Sherpa wird elektrisch

  • Bultacofahrer
  • June 29, 2021 at 8:11 PM
  • Mattes Hafen
    Foren Gott
    Reactions Received
    2,610
    Posts
    12,882
    • January 26, 2022 at 5:59 AM
    • #101

    sei nicht so bescheiden, hier interessieren sich bestimmt einige für deine Arbeit, auch wenn sie es nicht zeigen. Ich hoffe dein Chef lässt dich in Ruhe und du kommst mit deinem Projekt voran. ???

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 2, 2022 at 12:47 PM
    • #102

    Natürlich immer noch nicht fertig.

    Aber mein Chef ist unschuldig.

    Die Chinesen waren's ! :D

    Wollte einen Test mit dem Akku und dem mitgelieferten Anschluss durchführen.

    Hier das Ergebnis:

    Dabei habe ich nicht mal Gas gegeben, nur eingesteckt...

    Jetzt muss ich also doch noch die Anschlüsse an der Batterie umbauen, bevor ich irgendwas ernsthaft testen kann

    (mit dem 60V Netzteil hat alles funktioniert, aber das liefert auch nur maximal 5A).

    Warte also jetzt auf die Lieferung der Quetschverbinder für 70mm² ...

    Dann werden anständige Kabel im Inneren des Akkus angeschlossen, und außen kommt ein Anderson-Stecker dran.

    Edited once, last by Bultacofahrer (February 2, 2022 at 4:35 PM).

  • V7-Hondatrial
    Administrator
    Reactions Received
    1,420
    Posts
    2,978
    • February 2, 2022 at 12:54 PM
    • Official Post
    • #103

    ich drück dir die Daumen das der Akku innen nicht zur Hälfte aus Restmüll besteht...

    • Previous Official Post
    • Next Official Post
  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 3, 2022 at 12:35 AM
    • #104

    Das hoffe ich allerdings auch.

    Ich war mir ziemlich sicher, dass das passieren würde, was passiert ist-auch ohne den Stecker vorher aufzuschrauben,

    aber ich wollte es einfach krachen hören, um sicher zu sein, dass das Dreck ist, was die da geliefert haben.

    Wenn ich mir anschaue, wie sie diesen Stecker zusammengebastelt haben, muss ich kotzen:

    Zwei 10mm² Kabel in einen C13 Stecker mit halbmillimeterdünnen Kontakten reingewürgt...

    Drecksbande !

    Edited 2 times, last by Bultacofahrer (February 9, 2022 at 3:05 PM).

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 8, 2022 at 9:04 PM
    • #105

    Inzwischen habe ich den Akku nochmal aufgemacht,

    innen zwei anständige Kabel angeschlossen,

    rausgeführt und mit "Anderson"-Verbindern versehen,

    so dass jetzt ein anständiger Entlade-Ausgang vorhanden ist:

    Der C13-Sockel, den mir die Chinesen als Lade- und Entladeport verkaufen wollten,

    wird dann nur noch zum Laden dienen.

    Da das nur mit maximal 0,2 C (also in meinem Fall 10 A) erfolgen soll,

    ist er dafür ausreichend dimensioniert.

    Habe sogar noch einen Platz für die Anderson-Verbinder zwischen Akku und Controller gefunden,

    so dass keine Kabel irgendwo seitlich "im Freien" rumhängen, wie bei vielen Eigenbauten.



    Der controller-seitige Verbinder ist festgeschraubt,

    so dass man den akkuseitigen bequem an- und abstecken kann,

    wenn man den Akku rausnehmen will.

    Jetzt warte ich nur noch auf einen Druckschalter,

    der in den linken Seitendeckel montiert wird,

    um den Vorlade-Kreis zu schalten-

    dann kann ich endlich alles zusammenbauen

    und mit den Probefahrten

    und dem Feintuning der Controller-Einstellungen beginnen.

    Edited 2 times, last by Bultacofahrer (February 9, 2022 at 3:04 PM).

  • helmi-1
    Master
    Reactions Received
    1,354
    Posts
    2,416
    • February 8, 2022 at 9:44 PM
    • #106

    Für mich sind das ja alles böhmische Dörfer, mit dem Stromzeug :/   ?(

    Aber ich finde klasse, was Du das machst und drücke Dir weiterhin die (Bulto)-Daumen :thumbup: :thumbup: :thumbup:

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 12, 2022 at 5:32 PM
    • #107

    So, alles zusammengebaut.

    So sieht das jetzt aus:

    Heute dann gleich eine erste Probefahrt gemacht-leider mit unerfreulichem Ergebnis:

    Zuerst lief alles gut, konnte bis auf knapp über 80km/h beschleunigen.

    Nach etwa 1,5 km fing der Akku an zu rauchen, die Spannung sank - Ende Gelände.

    Nach Hause geschoben.

    Jetzt ist erstmal Frust-Pause ...

  • Erk
    Experte
    Reactions Received
    97
    Posts
    269
    • February 12, 2022 at 6:48 PM
    • #108

    Echt ärgerlich! :(

    https://www.dkms.de Stammzellspende

  • Kobold
    Professional
    Reactions Received
    535
    Posts
    796
    • February 12, 2022 at 6:49 PM
    • #109

    Bloß nicht entmutigen lassen! Pioniere mussten zu allen Zeiten Rückschläge einstecken.

    Bitte weiter schrauben und weiter berichten.

    Gruß Reinhard

    Ein Mann sollte in seinem Leben ein Haus bauen, einen Sohn zeugen und (scheiß auf den Baum...) eine Montesa fahren!

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 20, 2022 at 12:21 PM
    • #110

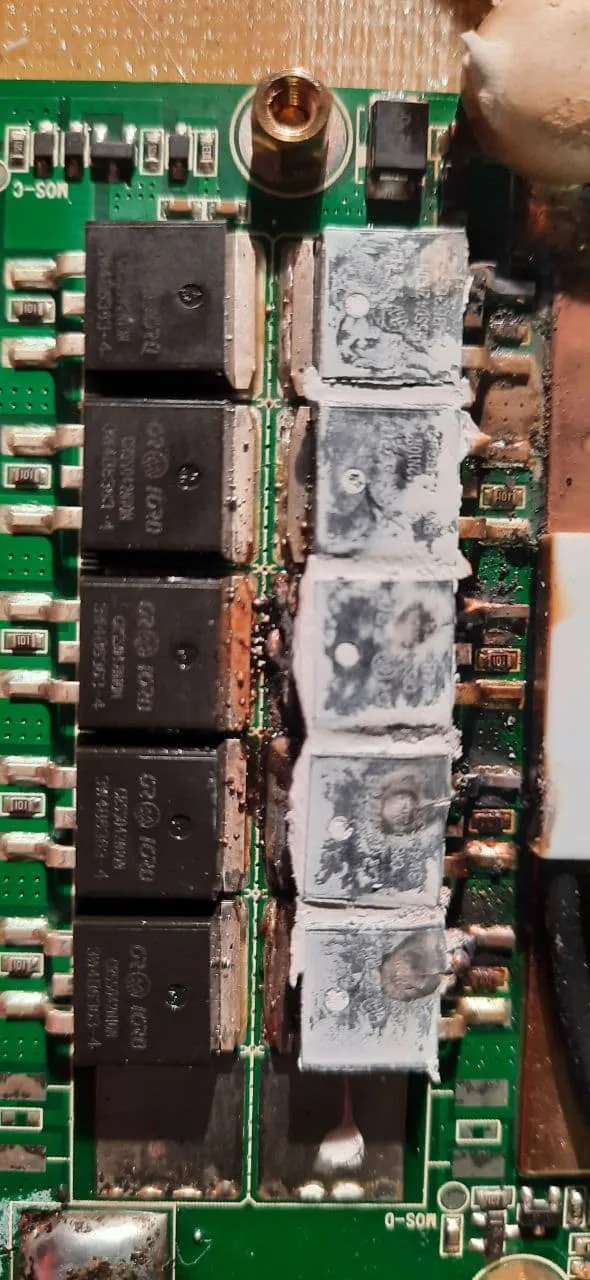

    Habe inzwischen den Akku geöffnet und die Deckplatte des BMS abgeschraubt.

    Das BMS wurde wohl gegrillt:

  • V7-Hondatrial
    Administrator
    Reactions Received
    1,420
    Posts
    2,978
    • February 20, 2022 at 1:07 PM
    • Official Post
    • #111

    ich würde das BMS auch nur zum balancieren nutzen und eine Unterspannungs-Warnung hinzuschalten.

    Das BMS muss ja sonst wirklich sehr mächtig ausgelegt sein. Als Überlastschutz einen Sicherungsautomaten

    einbauen.

    • Previous Official Post
    • Next Official Post
  • bikestyle
    Professional
    Reactions Received
    327
    Posts
    982
    • February 20, 2022 at 1:19 PM
    • #112

    Kennst du vielleicht schon, aber ich finde hier gibt es ein paar gute Infos

    External Content www.youtube.com
    Content embedded from external sources will not be displayed without your consent.
    Through the activation of external content, you agree that personal data may be transferred to third party platforms. We have provided more information on this in our privacy policy.

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 20, 2022 at 7:32 PM
    • #113

    Naja, es war mir schon nach dem ersten Öffnen klar, dass dieses BMS zu schwach ist.

    Ist wie beim Stecker:

    Ich wollte es einfach sicher wissen und nicht nur vermuten...

    Jetzt muss also ein anständiges BMS her,

    und dann muss ich doch am Akku rumbasteln-

    was ich eigentlich durch den Kauf vermeiden wollte...

    Also Fazit für etwaige Nachahmer:

    Besser gleich den Akku selber bauen.

    Dann weiß wenigstens man was man hat.

  • bikestyle
    Professional
    Reactions Received
    327
    Posts
    982
    • February 21, 2022 at 5:00 AM
    • #114

    Bei diesen Strömen sollte man auch an Kühlung denken. :rolleyes: Vielleicht das Management auslagern :D .

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • February 23, 2022 at 10:56 PM
    • #115

    Wollte euch noch ein paar Bilder vom fertigen Umbau zeigen.

    Gefällt mir eigentlich ganz gut wie das geworden ist.





    Jetzt müsste ich das Ding nur noch zum Fahren bringen :S

    Naja... fahren würde sie ja... wenn nur der Akku in Ordnung wäre... :cursing:

    Edited once, last by Bultacofahrer (February 24, 2022 at 11:07 AM).

  • Mattes Hafen
    Foren Gott
    Reactions Received
    2,610
    Posts
    12,882
    • February 24, 2022 at 5:46 AM
    • #116

    Kopf hoch, wer es soweit geschafft hat, packt auch noch den Rest. ???

  • Bultacofahrer
    Intermediate
    Reactions Received
    139
    Posts
    179
    • April 9, 2022 at 10:30 PM
    • #117

    Nur damit hier mal wieder was steht:


    Ich habe inzwischen ein anständiges BMS bestellt.

    Soll in etwa 10-14 Tagen eintreffen.

    Musste gezwungenermaßen wieder zu Chinaware greifen - da gibt es wohl auch wirklich gute Sachen.

    Es ist echt unglaublich, wie der Rest der Welt die Elektromobilität verpennt...

  • helmi-1
    Master
    Reactions Received
    1,354
    Posts
    2,416
    • April 10, 2022 at 1:41 AM
    • #118

    Sorry, ich bin eine absolute E-Banause, was ist ein "BMS"???? :rolleyes:

    Ich kenne nur "BSM" ?( ??

    Images

    • 196bsmrdse801984_Seite_1.jpg
      • 240.21 kB
      • 927 × 1,200
    • 196bsmrdse801984_Seite_2.jpg
      • 296.65 kB
      • 927 × 1,200
  • rumag
    Fortgeschrittener
    Reactions Received
    17
    Posts
    83
    • April 10, 2022 at 8:36 AM
    • #119

    BMS = Batterie Management System

    Viele Grüße

    Thomas

  • rumag
    Fortgeschrittener
    Reactions Received
    17
    Posts
    83
    • April 10, 2022 at 8:38 AM
    • #120
    Batteriemanagementsystem – Wikipedia
    de.wikipedia.org

    Viele Grüße

    Thomas
